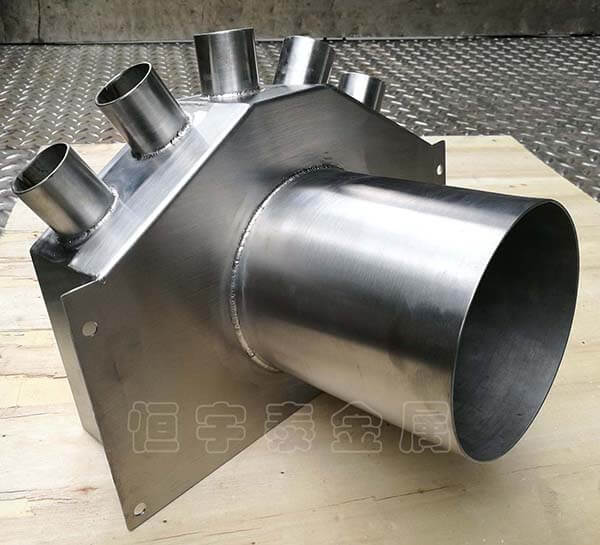

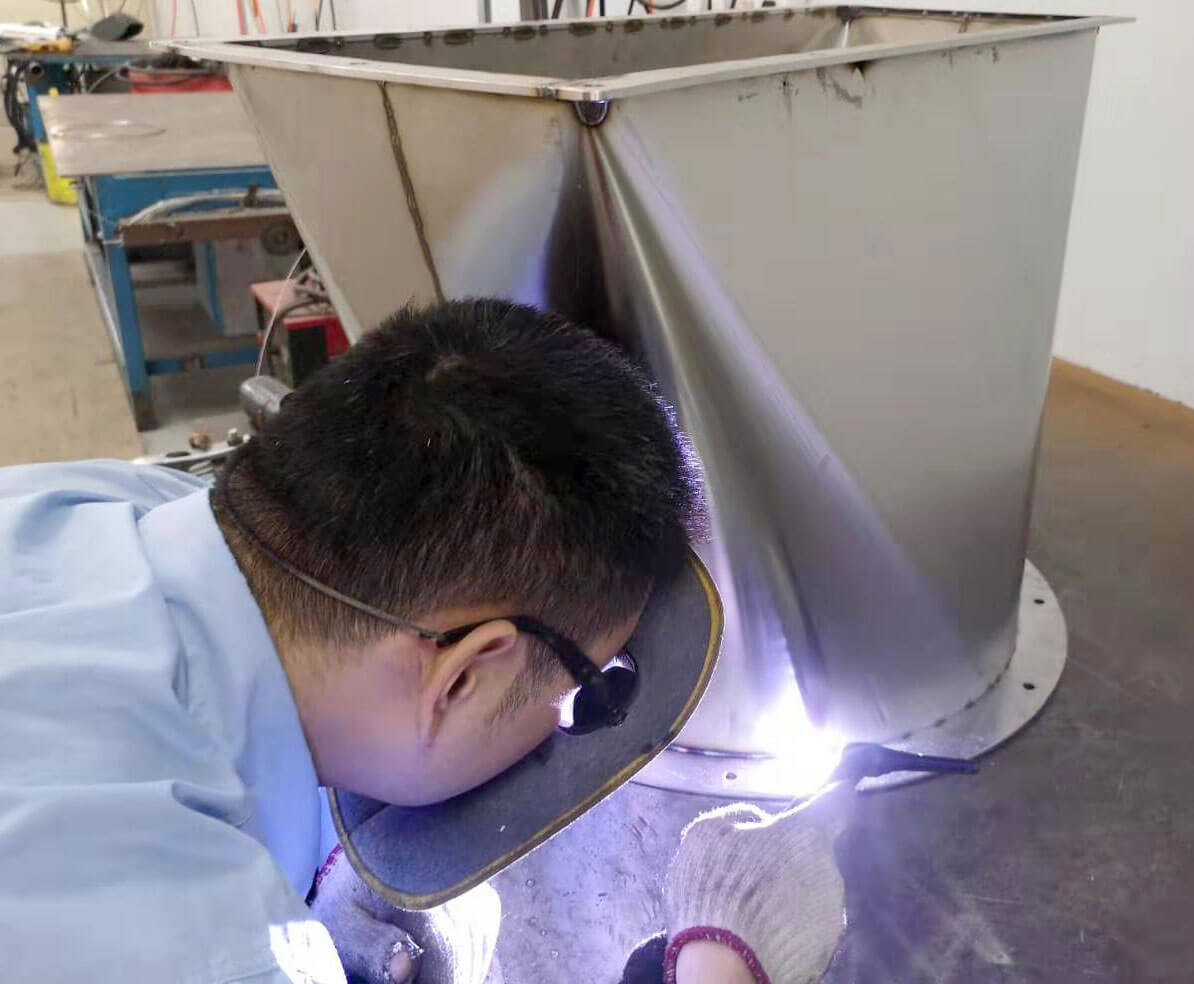

不銹鋼焊接過程中的安全要點(diǎn):

1、防風(fēng)和換氣。有風(fēng)時(shí)務(wù)請使用擋網(wǎng)，同時(shí)房間要有相應(yīng)換氣措施；

2、電源采用垂直外特性，直流時(shí)采用正極性（焊絲接負(fù)極）；

3、通常適用于焊接小于6mm的薄板，其特點(diǎn)是焊縫成形美觀、焊接變形量很?。?/span>

4、保護(hù)氣體氬氣純度99.99%。當(dāng)焊接電流為50-50A時(shí)，氬氣流量為8-10L/min,當(dāng)電流為150-250A時(shí)，氬氣流量為12-15L/min；

5、鎢極凸出于氣體噴嘴之長,4-5mm為佳，角焊及其他遮蔽性較差之部位為2-3mm,開槽深度為5-6mm，噴嘴與工作之距離通常不會(huì)大于15mm；

6.為了防止焊接氣孔的產(chǎn)生，焊接部位若有鐵銹和油污必須進(jìn)行清洗；

7.焊接電弧長度，焊接普通鋼時(shí)，以2-4mm為佳，而焊接不銹鋼時(shí)，以1-3mm為佳，過長則保護(hù)效果不好；

8.在對接打底過程中，為了避免底層焊道后表面氧化，還需對后表面進(jìn)行氣體保護(hù)；

9.為了使氬氣對焊接熔池起到良好的保護(hù)作用，并方便施焊作業(yè)，鎢極中心線及焊接處的工件通常保持80-85°角，充填焊絲與工件表面的夾角盡量小，通常在10°左右。
