今日，恒宇泰金屬小編帶大家，了解與認(rèn)識不銹鋼焊接加工的9個主要問題。

第一、不銹鋼和不銹耐酸鋼是什么？

答：金屬材料中鉻含量的主要元素(鎳、鉬等元素)

能使鋼處于鈍化狀態(tài)、具有不銹特性的鋼。耐酸鋼則是指在酸、堿、鹽 等強腐蝕介質(zhì)中耐蝕的鋼。

第二、奧氏體不銹鋼是什么？常用的牌號有哪些？

答：奧氏體不銹鋼應(yīng)用最廣泛，品種最多。

18—8系列：0Cr19Ni9(304)0Cr18Ni8(308)

18—12系列：00Cr18Ni12Mo2Ti(316L)

25—13系列：0Cr25Ni13(309)

25—20系列：0Cr25Ni20等

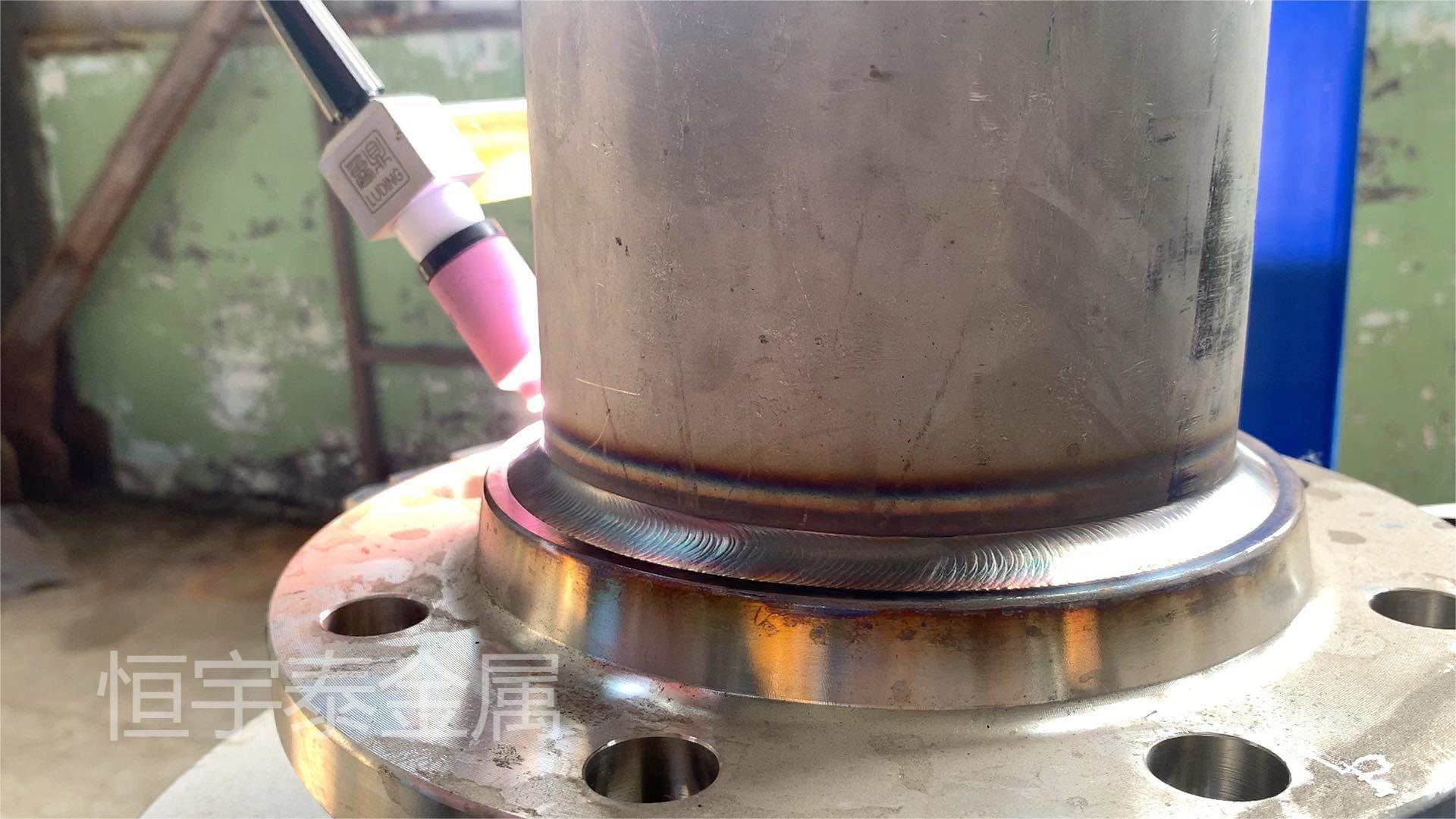

第三、為什么焊接不銹鋼有一定的工藝難度？

答：主要工藝難度如下：1、不銹鋼材料熱敏感性較強，在450～850℃溫區(qū)停留時間稍長，焊縫和熱影響區(qū)耐腐蝕性嚴(yán)重下降。2、容易出現(xiàn)熱裂紋。3、高溫氧化嚴(yán)重，保護不良。4、線膨脹系數(shù)大，焊接變形大。

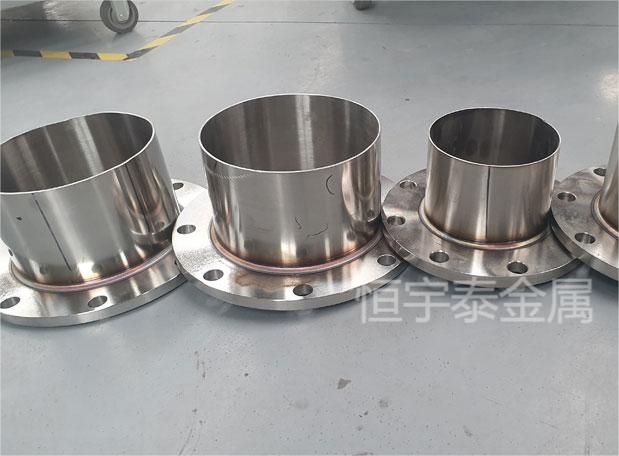

第四、為什么要采取有效的工藝措施焊接奧氏體不銹鋼？

答：一般工藝措施如下：1、焊接材料應(yīng)根據(jù)母材的化學(xué)成分嚴(yán)格選擇。2、小電流.，快速焊接；小線能量，減少熱輸入。3、細(xì)直徑焊絲、焊條，不擺動，多層多道焊。4、強制冷卻焊縫和熱影響區(qū)，減少450～850℃停留時間。5、TIG氬氣保護焊縫背面。6、接觸腐蝕介質(zhì)的焊縫最終焊接。7、鈍化焊縫和熱影響區(qū)。

第五、奧氏體不銹鋼與碳鋼、低合金鋼焊接(異種鋼焊接)選用25-13系列焊絲及焊條？

答：連接奧氏體不銹鋼、碳鋼、低合金鋼的異種鋼焊接接頭必須采用25-13系列焊絲(309、309L)焊條(奧312、奧307等)。如果使用其他不銹鋼焊接材料，馬氏體組織會在碳鋼和低合金鋼一側(cè)的熔合線上產(chǎn)生冷裂紋。

第六、為什么實心不銹鋼焊絲要用98%Ar2%O2保護氣體的氣體？

答：實心不銹鋼焊絲MIG焊接時，如果采用純氬氣保護，熔池表面張力大，焊縫成型不良，呈駝背焊縫形狀。加入1～2%的氧氣，降低熔池表面張力，使焊縫光滑美觀。

第七、為什么實心不銹鋼焊絲MIG焊縫表面發(fā)黑？

答：實心不銹鋼焊絲MIG焊接速度快(30～60cm/min)，氣體噴嘴已運行到前熔池區(qū)域，焊縫仍處于紅熱高溫狀態(tài)，被空氣氧化，表面產(chǎn)生氧化物，焊縫變黑。酸洗鈍化可去除黑色皮膚，恢復(fù)不銹鋼原有表面顏色。

第八、為什么實心不銹鋼焊絲需要脈沖電源才能實現(xiàn)射流過渡，無飛濺焊接？

答：實心不銹鋼焊絲MIG焊接時，φ1.2當(dāng)電流時，焊絲I≥260—280A，射流過渡可以實現(xiàn)；熔滴小于此值為短路過渡，飛濺較大，一般不能使用。只使用帶脈沖的MIG脈沖電流大于電源300A，才能實現(xiàn)80—260A脈沖射滴在焊接電流下過渡，無飛濺焊接。

第九、為什么藥芯不銹鋼焊絲用于不銹鋼焊絲CO2氣體保護無脈沖電源？

答：目前常用的藥芯不銹鋼焊絲（如308、309等），焊絲內(nèi)的焊藥配方按CO2焊接化學(xué)冶金反應(yīng)是在氣體保護下開發(fā)的，不能用于MAG或MIG焊接；不能使用帶脈沖的弧焊電源。
