今日，恒宇泰金屬小編帶大家，了解與認識激光焊接工藝的參數(shù)。

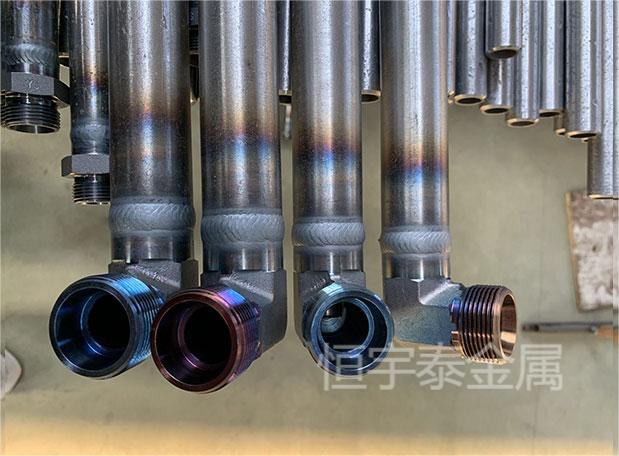

1、功率密度。功率密度是激光加工中關鍵的參數(shù)之一。采用較高的功率密度，在微秒時間范圍內(nèi)，表層即可加熱至沸點，產(chǎn)生大量汽化。因此，高功率密度對于材料去除加工，如打孔、切割、雕刻有利。對于較低功率密度，表層溫度達到沸點需要經(jīng)歷數(shù)毫秒，在表層汽化前，底層達到熔點，易形成良好的熔融焊接。

2、激光脈沖波形。激光脈沖波形在激光焊接中是一個重要問題，尤其對于薄片焊接重要。當高強度激光束射至材料表面，金屬表面將會有60～98%的激光能量反射而損失掉，且反射率隨表面溫度變化。在一個激光脈沖作用期間內(nèi)，金屬反射率的變化很大。

3、激光脈沖寬度。脈寬是脈沖激光焊接的重要參數(shù)之一，它既是區(qū)別于材料去除和材料熔化的重要參數(shù)，也是決定加工設備造價及體積的關鍵參數(shù)。

4、離焦量對焊接質(zhì)量的影響。激光焊接通常需要一定的離焦量，因為激光焦點處光斑中心的功率密度過高，容易蒸發(fā)成孔。離開激光焦點的各平面上，功率密度分布相對均勻。離焦方式有兩種：正離焦與負離焦。焦平面位于工件上方為正離焦，反之為負離焦。按幾何光學理論，當正負離焦平面與焊接平面距離相等時，所對應平面上功率密度近似相同，但實際上所獲得的熔池形狀不同。負離焦時，可獲得大的熔深，這與熔池的形成過程有關。實驗表明，激光加熱50～200us材料開始熔化，形成液相金屬并出現(xiàn)部分汽化，形成高壓蒸汽，并以高的速度噴射，發(fā)出耀眼的白光。與此同時，高濃度汽體使液相金屬運動至熔池邊緣，在熔池中心形成凹陷。當負離焦時，材料內(nèi)部功率密度比表面還高，易形成強的熔化、汽化，使光能向材料深處傳遞。所以在實際應用中，當要求熔深較大時，采用負離焦；焊接薄材料時，宜用正離焦。

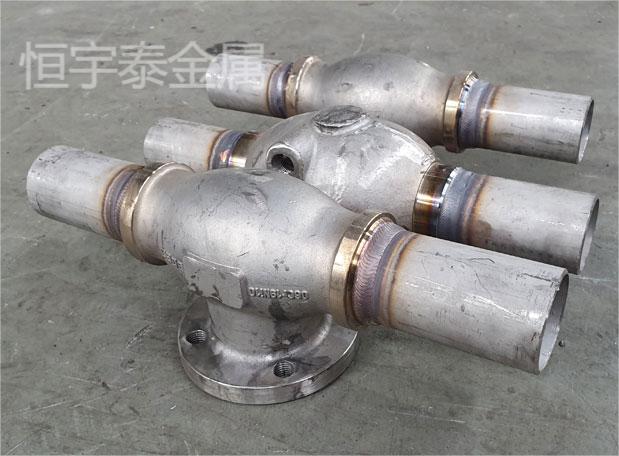

5、焊接速度。焊接速度的快慢會影響單位時間內(nèi)的熱輸入量，焊接速度過慢，則熱輸入量過大，導致工件燒穿，焊接速度過快，則熱輸入量過小，造成工件焊不透。
