激光切割加工通常是在水平面上或略帶小角度傾角的板材上進行的，但在大角度斜面上進行切割國內尚未見報道。

⑴為實現總傾角30.5°的斜面切割，需制作圖2的高精度切割工裝，工裝節距定位孔距的尺寸公差控制在±0.01mm以內。

⑵調整好激光切割加工參數耦合，在激光功率P = 2260W，切割速度v = 3.4m/min，普通氧氣(純度99.9%)作為輔助氣體，氣體壓力為0.075MPa時，可實現大角度斜面激光切割，切縫寬度約為0.2mm。

⑶激光頭噴嘴離工件的距離變化和入焦量對切口質量有重要影響，噴嘴離工件太遠將使切縫加寬，粗糙度提高，距離太近噴嘴很容易與工件發生碰撞。距離控制在離工件0.4～0.7mm之間，切割后的型腔表面質量較好?？杀ＷC切口平整，切縫入口處不出現倒角，獲得良好的表面加工質量。

⑷由于是三維空間閉合曲面加工，在加工程序制作上，既要考慮型面建模的精度，又要考慮程序直線插補步長，實驗表明直線插補步長取0.01mm，效果較好。

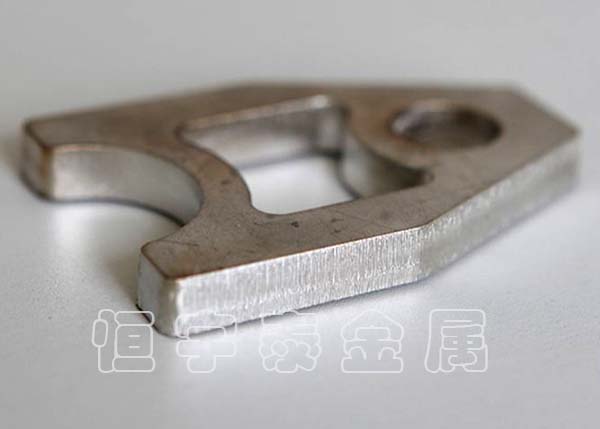

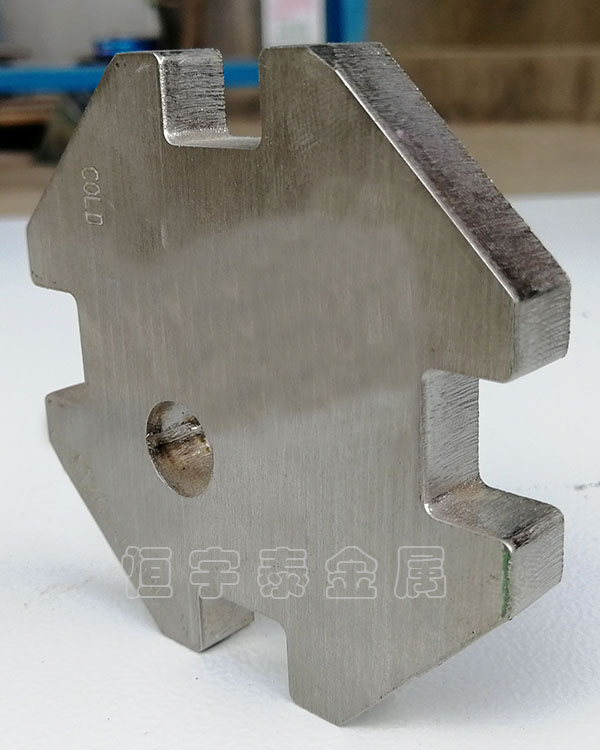

經批量生產表明，采用激光切割加工在大角度斜面上進行切割加工是可行的，只要激光參數耦合性合理，并控制好噴嘴離工件的距離、入焦量、程序直線插補步長，可實現30.5°斜面，板厚6毫米工件的精度加工。

以上就是恒宇泰小編為大家解析，光纖激光切割機加工大角度斜面的工藝。如大家還想了解更多有關于激光切割加工方面的知識，可以來電咨詢恒宇泰。
